Каркасный дом 7,5х12,5 К-1.1 с изменениями (Калужская обл.)

Вернуться в каталог фотоотчётов

Назад Вперёд

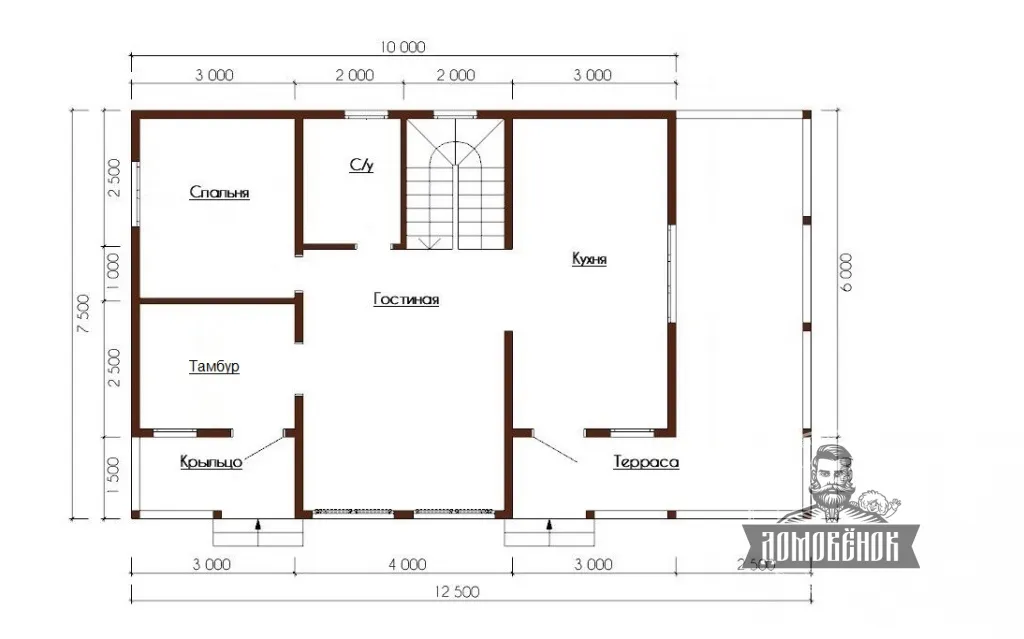

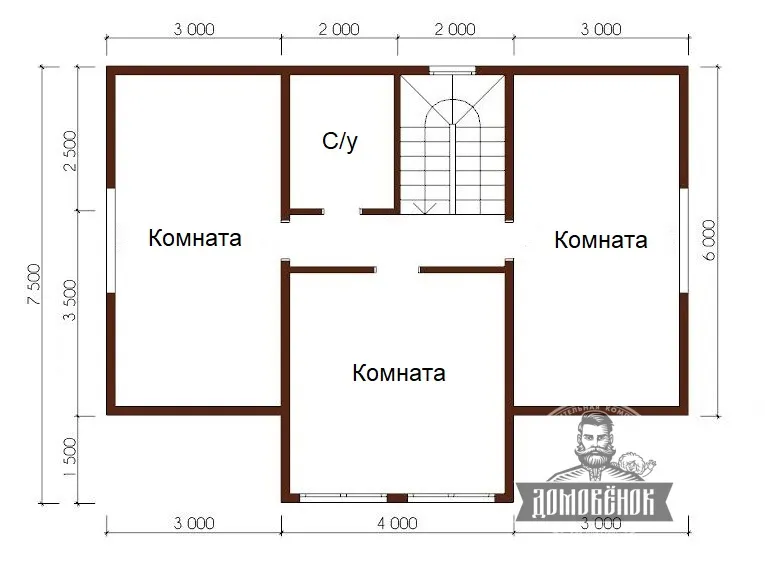

Проект К-1.1

Россия, Калужская обл., Жуковский р-он

Размер:

7,5х12 м.

Площадь:

130.00 м²

Этажность:

1,5 этажа

Фундамент:

Возведен на свайном фундаменте.

Высота:

Высота первого этажа 2700 мм (+/-50 мм).
Высота второго этаж 2500 мм (+/-50 мм).
Высота аттиковых стен 1400 мм (+/- 100 мм).

Пиломатериал:

весь пиломатериал поставляется камерной сушки – влажность не более 22%.

Пароизоляция:

все стыки пароизоляции проклеены скотчем.

Основание:

обвязка выполнена поверх гидроизоляции фундамента из не строганного бруса хвойных пород сечением 200х150 мм.

Лаги пола первого этажа:

выполнены из строганной доски хвойных пород исходным сечением 45х190 мм.

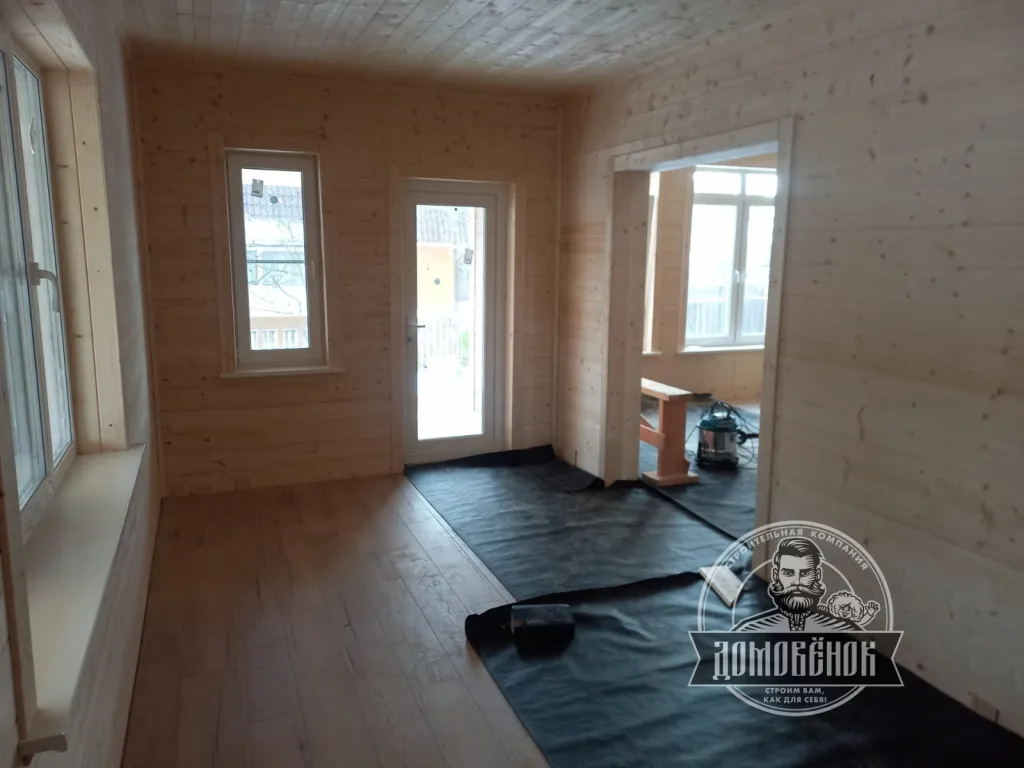

Полы 1-го этажа:

Установлен черновой пол из доски хвойных пород толщиной 20-22 мм, утепленный теплоизоляционными плитами «ISOVER Каркас П34» толщиной 200 мм. Проложена пароизоляция «ONDUTISS PRO Frame House». Чистовой пол выполнен из шпунтованных плит ДСП QuickDeck толщиной 22 мм.

Полы 2-го этажа:

Проложена пароизоляция «ONDUTISS PRO Frame House». Чистовой пол выполнен из шпунтованных плит ДСП QuickDeck толщиной 22 мм.

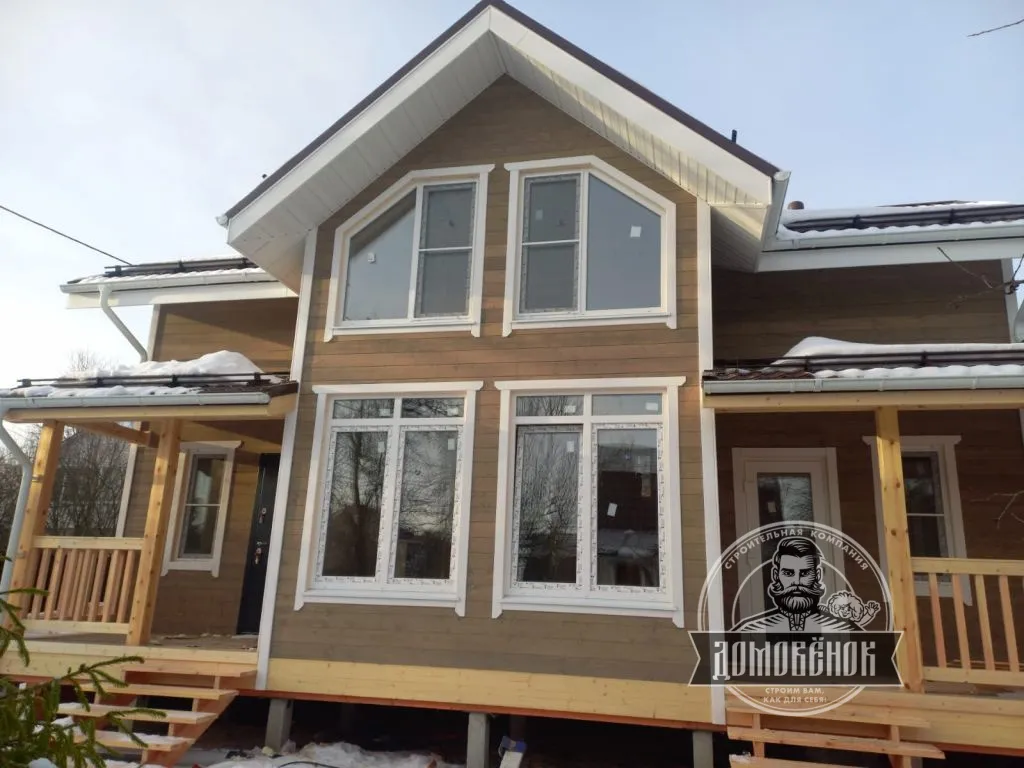

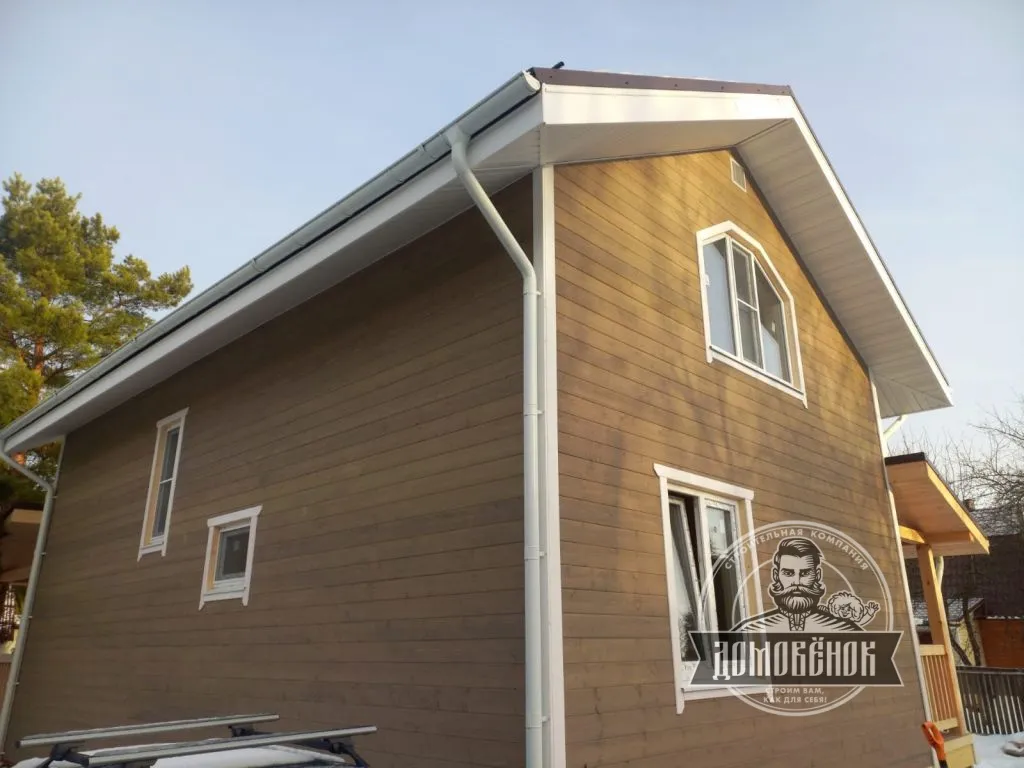

Внешние стены:

каркас стен выполнен из строганной доски исходным сечением 45×190 мм. Шаг вертикальных стоек каркаса 590 мм.
Со стороны внешней отделки монтирована ветро-гидроизоляция «Ондутис А 100» или её аналоги.
Снаружи стены обшиты имитацией бруса хвойных пород толщиной 17 мм, класса АБ.
Стены утеплены теплоизоляционными плитами «ISOVER Каркас П34» 200 мм.
Со стороны комнаты проложена пароизоляция «ONDUTISS PRO Frame House», стены обшиты обшиты имитацией бруса хвойных пород толщиной 17 мм, класса АБ.

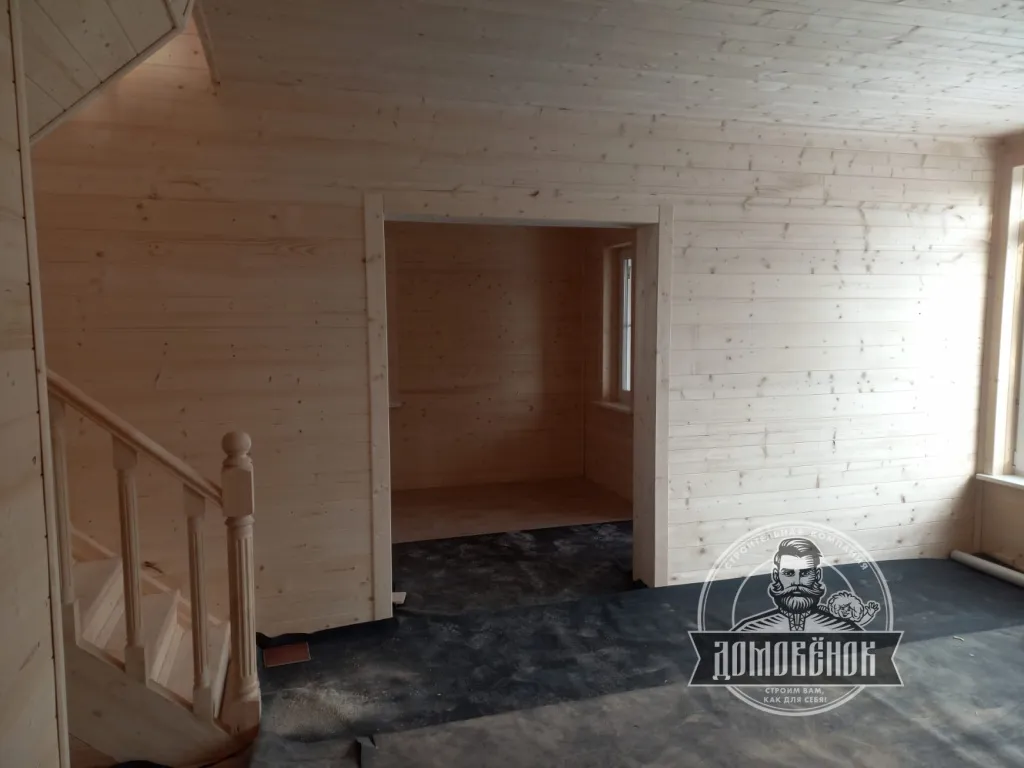

Межкомнатные перегородки:

каркас перегородок выполняется из строганной доски исходным сечением 45×140 мм .

Потолочные перекрытия 1-го этажа:

выполнены из строганной доски исходным сечением 45х190 мм. Перекрытия утеплеплены теплоизоляционными плитами «ISOVER Каркас П34», толщиной 150 мм + звукоизоляционные плиты 50-100 мм. Со стороны комнаты проложена пароизоляция «ONDUTISS PRO Frame House».

Потолочные перекрытия 2-го этажа:

выполнены из строганной доски исходным сечением 45х190 мм. Перекрытия утеплены теплоизоляционными плитами «ISOVER Каркас П34», толщиной 200 мм. Со стороны комнаты проложена пароизоляция «ONDUTISS PRO Frame House» .

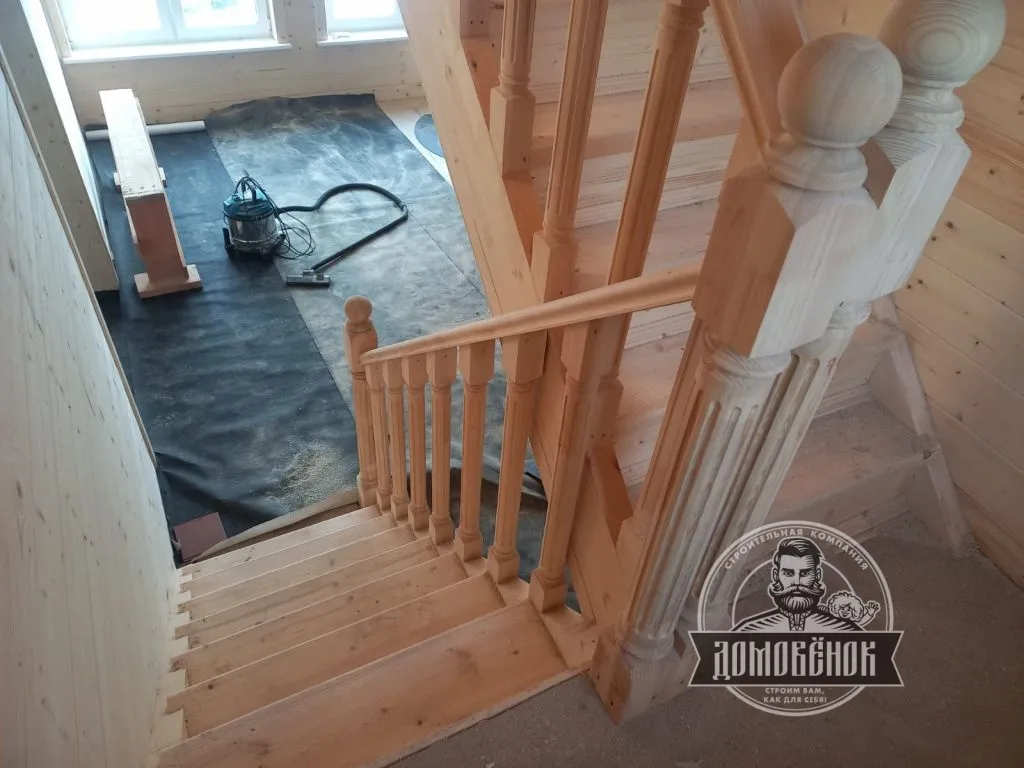

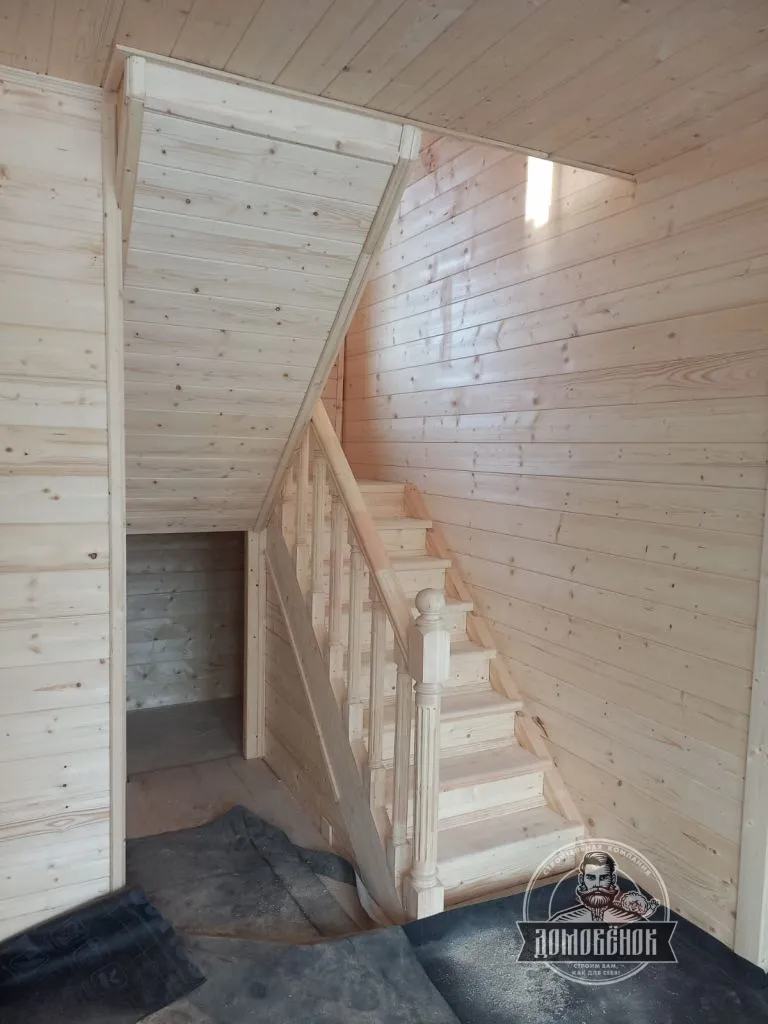

Лестница на 2-й этаж:

деревянная, двухмаршевая.

Стропильная конструкция:

выполнена из строганной доски исходным сечением 45х190 мм, на террасе сечением 45х140 мм. Шаг крепления 590 мм.

Обрешетка:

доска толщиной 25 мм с шагом 200-300 мм.

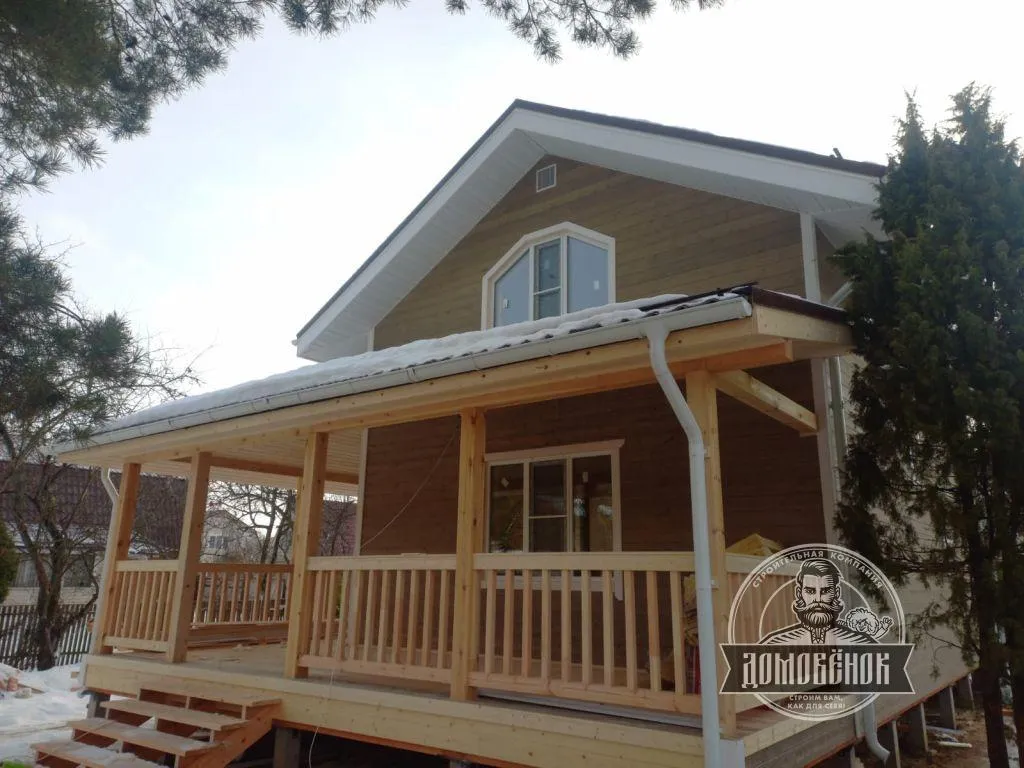

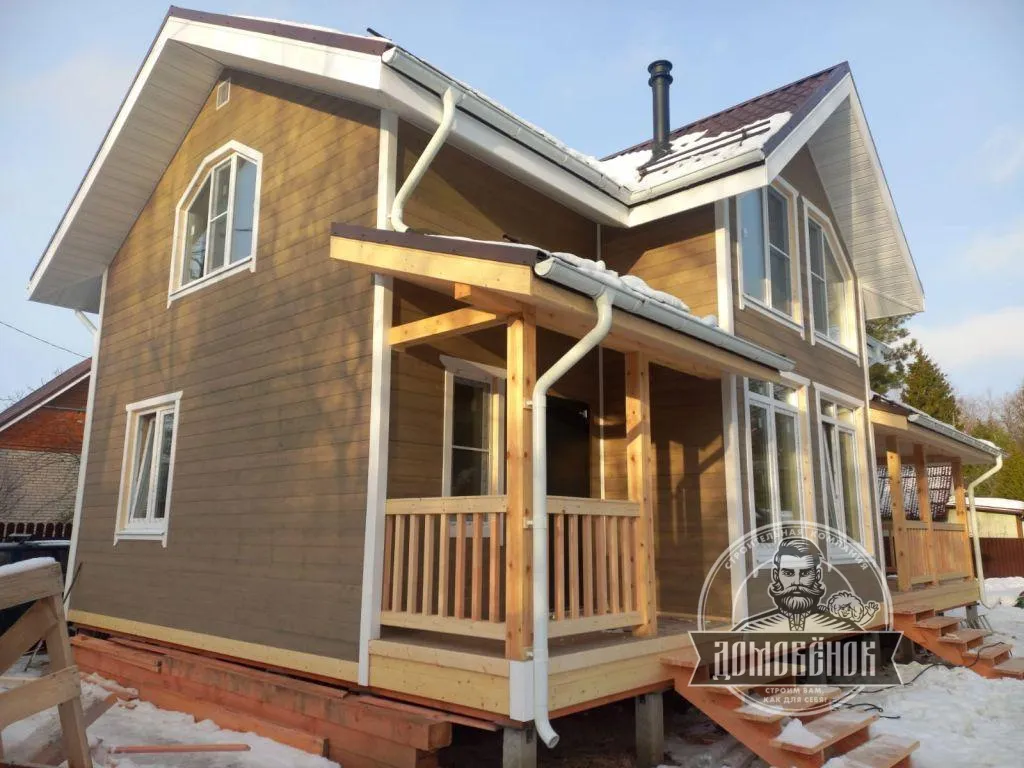

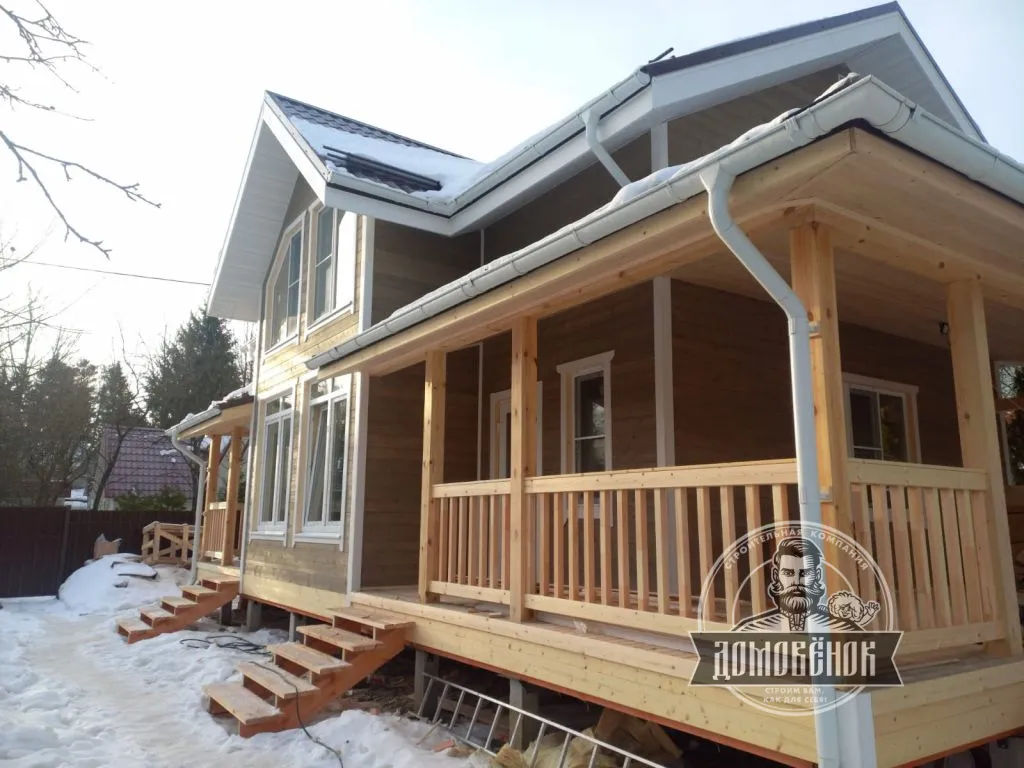

Терраса и крыльцо:

на террасе и крыльце установлены опорные столбы сечением 140х140 мм, в количестве 9 шт. Чистовой пол выполнен из строганной доски хвойных пород толщиной 36 мм .

Крыша:

Вынос крыши: по периметру 500 мм, подшита пластиковыми софитами.
Покрытие: металлочерепица толщина 0,45 мм. Цвет: RAL 8017 – «Коричневый шоколад».
Подкровельная гидроизоляция «Ондутис SA 115».
Контррейка под металлочерепицу: выполнена из строганного бруска исходным сечением 40х40 мм.
Снегозадержатели на крышу: на крыше устанавлены снегозадержатели исходной длиной 3000 мм в количестве 11 шт.
Под конек основного дома устанавлена вентилируемая лента конька Folden VentLen.

Столярка:

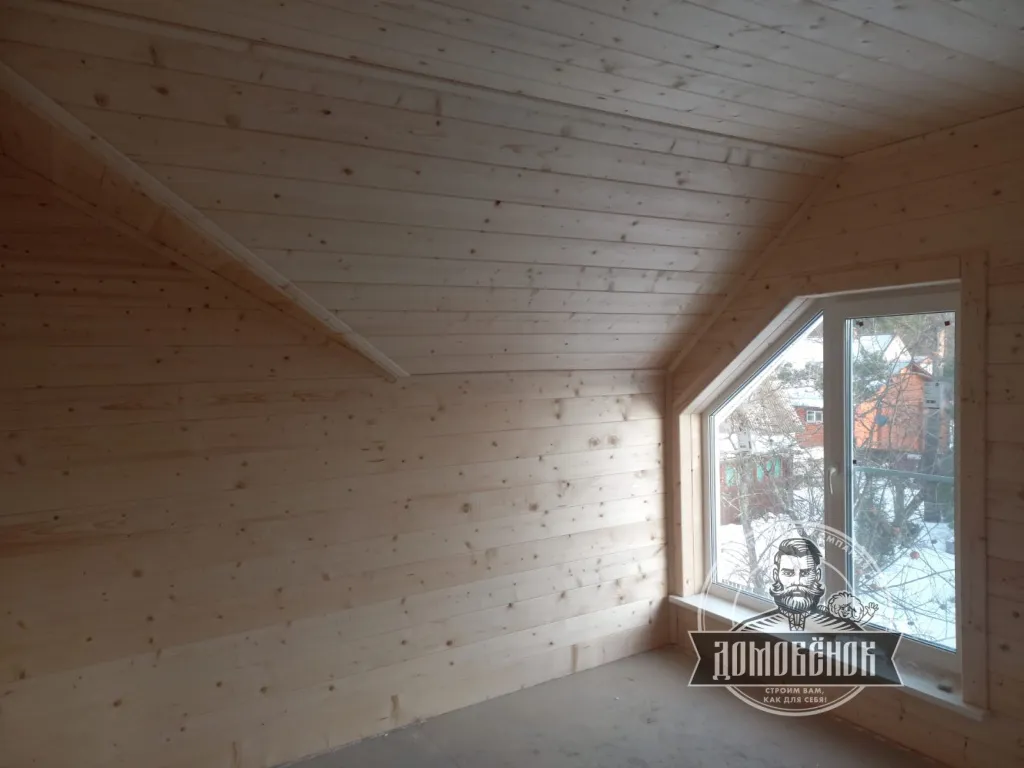

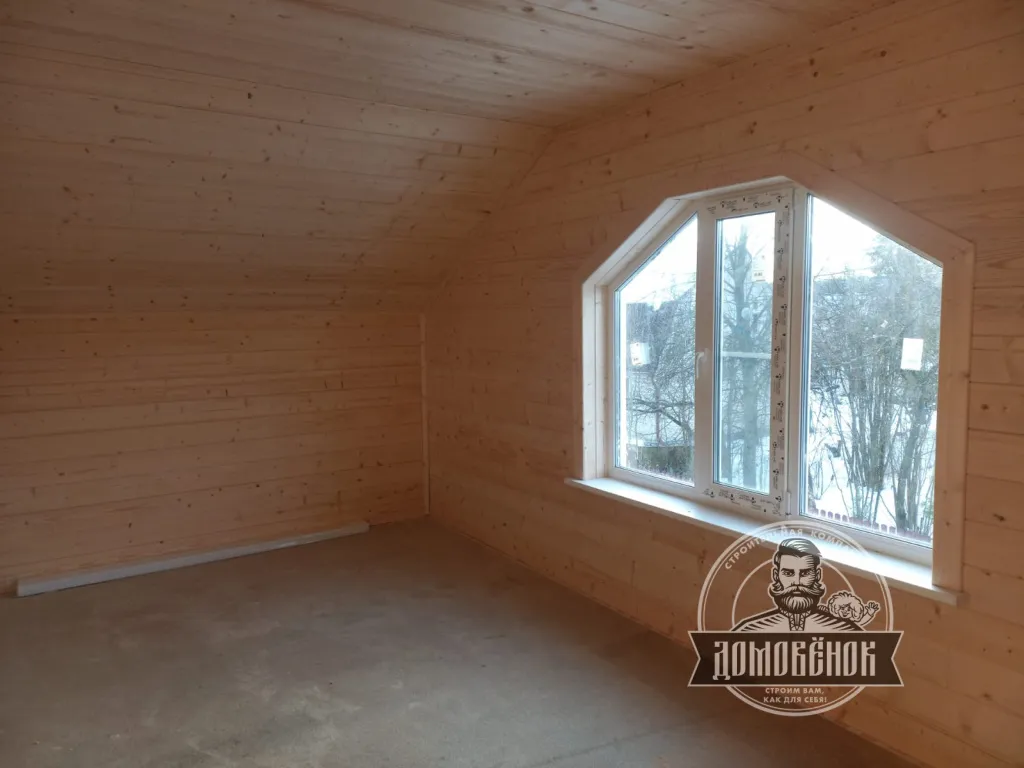

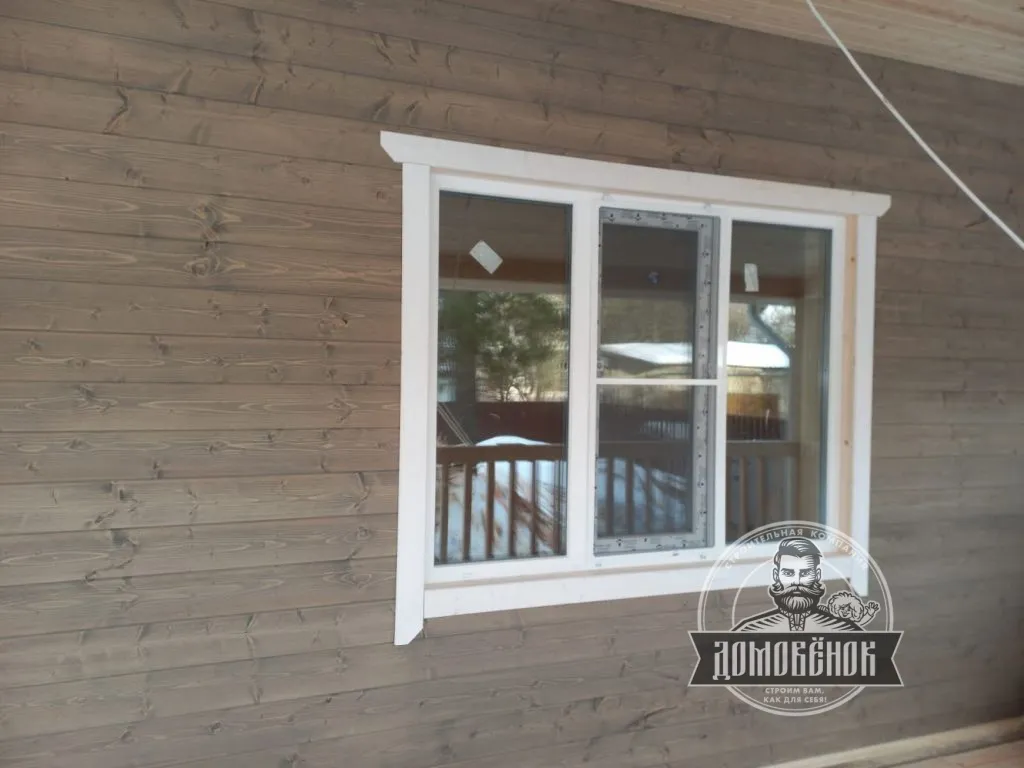

Окна ПВХ (цвет белый) с толщиной профиля не более 70 мм, с двухкамерным стеклопакетом.

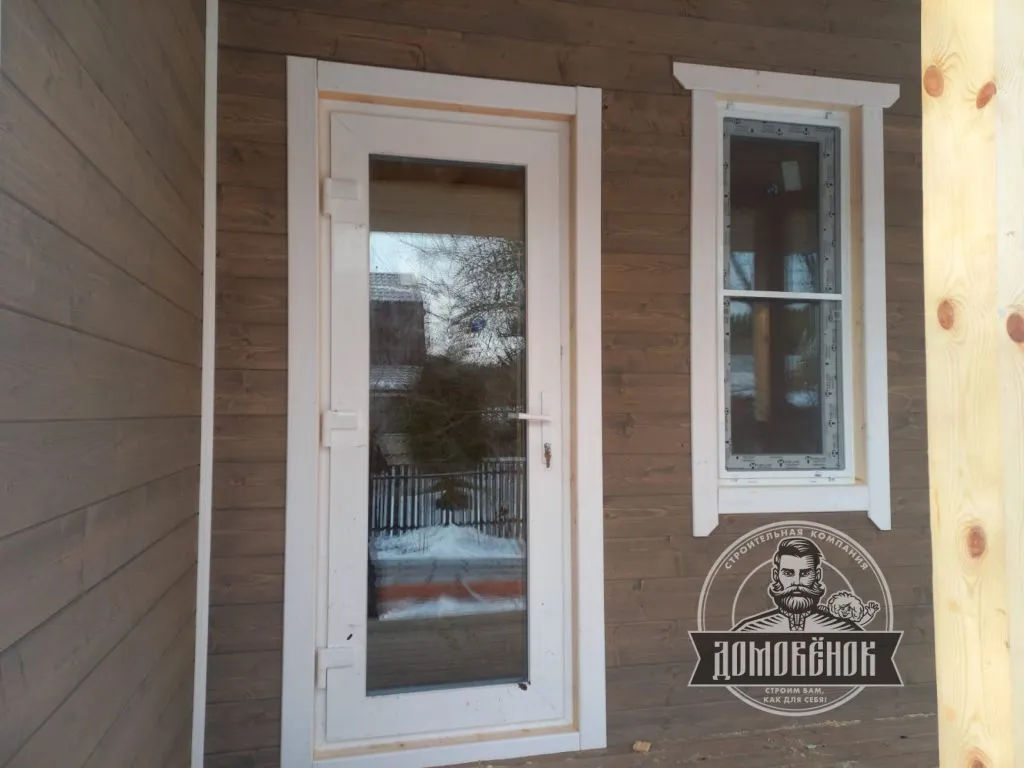

Двери: с террасы - входная ПВХ (цвет белый) с толщиной профиля 70 мм, с двухкамерным стеклопакетом 850х2050 мм.
