Ростверки свайно-винтовых фундаментов для каркасных домов и срубов

Ростверк — особая часть основания дома, распределяющая вес стен, перегородок и кровли на винтовые сваи. При конструировании ростверков принимают во внимание эксплуатационную нагрузку — вес мебели, жильцов, техники и прочего. Поэтому от способа сборки верхней части основания зависит конструкционная прочность дома и комфорт проживания в нем. Перед началом строительства стоит познакомиться со способами обвязки свайного поля — идеального фундамента для срубов и каркасных домов.

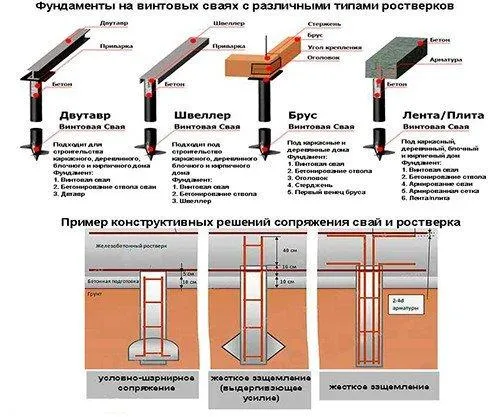

Разновидности конструкции ростверка

Классификация построена на высоте (толщине) обвязки, установленной поверх вертикальных балок. Согласно этому принципу выделяют два типа обвязок:

1. Низкие ростверки — балки занимают все цокольное пространство, формируя мелкозаглубленную ленту.
2. Высокие ростверки — такая обвязка укладывается поверх столбов и требует монтажа цокольной облицовки.

Устройство каждого варианта предполагает принципиально иной технологический подход. Поэтому низкие и высокие обвязки имеют уникальный набор преимуществ и недостатков. Прежде чем вы остановитесь на каком-либо варианте, нужно познакомиться с этой информацией. Она поможет выбрать правильный формат, подходящий вашему дому и участку.

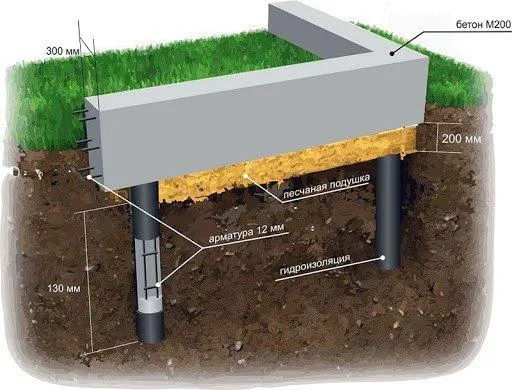

Конструкция, преимущества и недостатки низкого ростверка

Такая обвязка совместима с буронабивными и забивными сваями. При сборке низкой конструкции в грунте отрывают траншею, как под ленточный фундамент. Сваи заливаются или забиваются в дно траншеи таким образом, чтобы их оголовок находился над нулевой линией. После устройства свайного поля траншею засыпают песчано-гравийной смесью, повышающей несущую способность грунта. По контуру ленты ростверка ставят съемную опалубку, в которую укладывают армирующую сетку.

Арматуру связывают с выпусками свай, образуя единый каркас. Финальный штрих процесса устройства низкого ростверка — заливка бетона в опалубку. После 14-дневной паузы опалубку демонтируют, а внешние и внутренние стенки ростверка-цоколя покрывают обмазочной гидроизоляцией или пропитывают укрепляющими составами.

К преимуществам низких и повышенных конструкций относят:

• увеличенную несущую способность, ведь балка обвязки опирается не только на сваю, но и на грунт;
• отсутствие затрат на оформление цоколя — балка занимает все пространство от плиты перекрытия до грунта;
• возможность строительства эксплуатируемого цоколя — для этого нужно заклубиться в грунт, превратив его в ленточный фундамент на сваях-ножках.

К недостаткам можно отнести высокую цену и долгий срок строительства. Подобные решения обходятся в несколько раз дороже высокой обвязки, а их установка занимает до 4-6 недель. Избыточная прочность низкой и повышенной конструкции не нужна ни срубам, ни каркасным домам. Такие конструкции ставят под тяжелые, кирпичные или блочные постройки, возводимые на заболоченных почвах. В этом случае классическая лента не может сопротивляться пучению и нуждается в усилении сваями.

Плюсы и минусы высокой обвязки

Балочный ростверк собирается над землей. К преимуществам подобной обвязки следует отнести:

1. Простоту сборки — для монтажа нужны балки и гаечный ключ или сварочный аппарат. Несущие элементы прикручиваются к оголовкам свай.
2. Отсутствие земляных работ — заказчик строительства не платит за извлеченные кубометры грунта, не занимается утилизацией отобранной почвы, не покупает песчано-гравийную подсыпку. Для монтажа нужны только сваи.
3. Высокую скорость монтажа — опытные строители соберут обвязку за световой день.
4. Ввод в эксплуатацию в день сборки — не нужно ждать входа бетонного монолита на расчетную прочность.
5. Экономия на балках — у каркасных построек или срубов в этой роли выступает первый венец.

К недостаткам следует отнести высокую вероятность образования конденсата в точке контакта металлического оголовка и деревянной балки, а также необходимость установки цокольной облицовки.

Особенности сборки и конструкции высокого ростверка зависят от материала балок, поэтому мы рассмотрим два варианта обвязки — металлический и деревянный.

Металлический ростверк — способы монтажа

Такая обвязка используется в случае, если здание возводится на склоне с перепадом высот до 70 см. При большем уклоне нужно строить ленточный фундамент, поскольку свайные конструкции не смогут противостоять ветровой нагрузке. Кроме того, металлические ростверки закладывают под многоэтажные каркасные дома или комплексные проекты, часть стен которых сложена из кирпича или блоков.

Металлический ростверк собирается из двутавровых балок, швеллеров или уголков. Для стыковки используется сварка балки с оголовком. Угловые сопряжения оформляют, обрезая стыкуемые элементы под углом 45 градусов.

Уголки укладывают полкой вверх, в две линии, между которыми можно уложить бревно или блок. Для обвязки балок используют уголки 75х75 мм или 50х50 мм. Двутавровая балка укладывается на полку, шириной от 150 до 200 мм. Швеллер монтируют полкой вверх.

Самая прочная обвязка собирается из двутавровых балок — она в тридцать раз жестче профильной трубы такого же сечения.

Обвязка деревянным брусом — особенности конструкции

Деревянные балки укладывают на сваи со специальным оголовком, под фиксацию на шпильку. В качестве балок используют профилированный брус 150х150 или 200х200 мм, а также оцилиндрованное бревно аналогичного диаметра. Жесткость на прогиб позволяет увеличить шаг расположения свай под стенами до 3 метров. Благодаря этому снижается количество нагруженных элементов свайного поля и сокращается время на устройство свайно-винтового фундамента с балочным ростверком.

В качестве первого венца или балки обвязки чаще всего используют стойкий к гниению дубовый брус или пиломатериалы из лиственницы. Оголовки укрывают мембранным или рулонным гидроизолятором. Для выравнивания первого венца по горизонтали используют пропилы в месте контакта с оголовком. Рекомендуемая высота оголовка над нулевым уровнем — до 50 сантиметров. Для сборки углового сопряжения венцы соединяют в полдерева или в лапу.
