Как строят каркасные дома: технология, этапы и ключевые особенности

Содержание

1. Конструктивное устройство стенового пирога
2. Основные архитектурные разновидности каркасных систем
3. Поэтапный процесс возведения силовых конструкций
4. Эффективные материалы для теплоизоляции и обшивки
5. Особенности скрытого монтажа инженерных коммуникаций

Современное каркасное домостроение представляет собой вершину эволюции быстровозводимых деревянных конструкций, сочетающую передовые достижения строительной физики и материаловедения. Эта технологическая концепция базируется на чётком разделении функций: силовой каркас обеспечивает пространственную жёсткость и несущую способность здания, тогда как многослойное наполнение отвечает за теплотехнические и изолирующие показатели.

Исторически развиваясь из традиционных европейских фахверковых систем и практичных североамериканских методов освоения территорий, сегодня эта методика доминирует в мировом секторе индивидуального жилищного строительства. Адаптивность и высокая расчетная прочность позволяют возводить такие объекты в самых разных климатических зонах — от суровых полярных широт до сейсмоопасных регионов с высокой динамической активностью грунтов. Благодаря строгому научному подходу к проектированию каждого узла, подобные строения обеспечивают исключительный уровень комфорта и долговечности.

Конструктивное устройство стенового пирога

Физическая надежность и долговечность быстровозводимого здания напрямую зависят от правильного проектирования и сборки его ограждающих конструкций. Стена современного каркасника представляет собой сложную инженерную систему, функционирующую по строгим законам термодинамики.

Внутренний барьер и регуляция влажности помещений

Внутри любого жилого помещения в процессе жизнедеятельности людей неизбежно образуется водяной пар. Источником влаги служат приготовление пищи, гигиенические процедуры, комнатные растения и дыхание жильцов. Физический закон парциального давления заставляет этот теплый и влажный воздух стремиться наружу — сквозь ограждающие стены в сторону холодного уличного воздуха. Чтобы предотвратить попадание пара в толщу конструкций, монтируется абсолютно герметичный пароизоляционный контур.

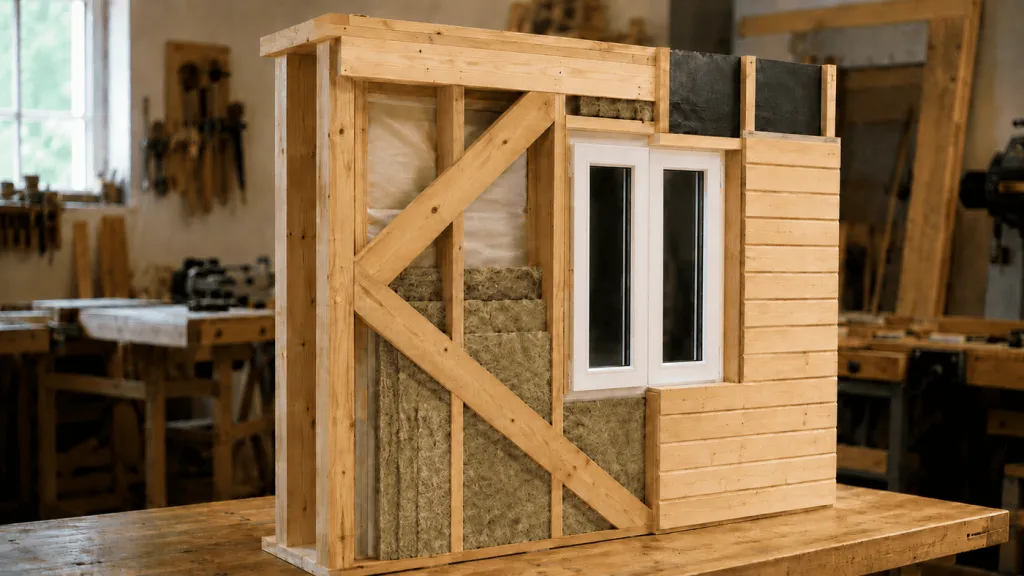

Типовое послойное строение стены изнутри наружу выглядит следующим образом:

• Внутренняя отделка — имитация бруса камерной сушки класса АБ.
• Контррейка с вентиляционным зазором — строганый брусок камерной сушки 15х45 мм.
• Пароизоляция — надежная мембрана, которая защищает утеплитель и внутреннюю конструкцию стены от проникновения пара и влаги со стороны помещения. Все стыки полотен обязательно проклеиваются для создания герметичного контура.
• Силовой каркас — несущая конструкция из строганой доски камерной сушки сечением 45×190 мм.
• Утеплитель — теплоизоляционные плиты высокой плотности толщиной 200 мм, размещённые в каркасе.
• Окна — ПВХ-окна с двухкамерным стеклопакетом.
• Ветро-гидроизоляция — мембрана «Ондутис A-120», защищающая утеплитель от внешней влаги и выветривания.
• Контррейка с вентиляционным зазором — строганый брусок камерной сушки сечением 40×40 мм, обеспечивающий проветривание фасада и отвод влаги.
• Наружная отделка — имитация бруса камерной сушки класса АВ.

Если пароизоляционный слой поврежден или смонтирован с нарушениями, влажный воздух проникнет в утеплитель. На границе тепла и холода внутри стены образуется точка росы — влага сконденсируется в виде капель воды. Намокшая минеральная вата моментально теряет свои теплоизоляционные свойства, что приводит к резкому росту расходов на отопление. Более того, постоянное присутствие влаги запускает процессы биологического поражения деревянного силового каркаса, вызывая гниение стоек и появление плесени. Для герметизации швов пароизоляции применяются специализированные соединительные ленты (строительный скотч).

Наружная защита и вентиляция фасадных систем

Внутренний контур каркасной стены должен быть непрерывным и герметичным: стыки пароизоляции, примыкания и места прохода коммуникаций необходимо тщательно проклеивать. Наружный слой стены, напротив, должен оставаться паропроницаемым, не препятствуя выходу водяного пара из утеплителя и деревянного каркаса в сторону улицы. Одновременно он защищает конструкцию от продувания, атмосферной влаги и косого дождя.

Для этого с внешней стороны утеплителя монтируют ветро-влагозащитную диффузионную мембрану. Она задерживает воду и холодный воздух, поступающие снаружи, но позволяет водяному пару диффундировать из толщи стены наружу. Благодаря этому утеплитель и элементы каркаса сохраняют сухость, а риск накопления влаги внутри стенового пирога снижается.

Поверх ветро-гидроизоляционной мембраны со стороны фасада монтируется вертикальная контррейка из деревянного бруска. Она формирует вентиляционный зазор между мембраной и наружной отделкой, благодаря которому влага не задерживается в конструкции стены. В типовых комплектациях компании используется контррейка сечением 40×45 мм.

Перекрестное утепление стеновых конструкций

Для минимизации теплопотерь в современном деревянном строительстве применяется технология перекрестного утепления. Она представляет собой монтаж дополнительного слоя теплоизоляции перпендикулярно основным стойкам, что позволяет эффективно решить проблему теплопроводности деревянных элементов.

Технологический процесс монтажа перекрестного теплоизоляционного слоя включает следующие этапы:

• Монтаж горизонтальной обрешетки из деревянных брусков сечением 40х45 миллиметров поверх основного несущего контура с шагом 590 миллиметров.
• Укладка плитного минераловатного утеплителя высокой плотности толщиной 50 миллиметров в созданные ячейки вразбежку по отношению к стыкам основного слоя.
• Перекрытие деревянных стоек главного силового каркаса, что позволяет полностью ликвидировать линейные мостики холода.

Применение данной методики позволяет существенно повысить общее сопротивление теплопередаче стены без значительного увеличения ее толщины. Это решение наиболее актуально для энергоэффективных домов, возводимых в регионах с суровыми зимними климатическими условиями.

Основные архитектурные разновидности каркасных систем

Современная практика возведения быстровозводимых деревянных зданий сформировала несколько самостоятельных технологических направлений. Каждый подход имеет свои уникальные конструктивные особенности, диктуемые климатическими условиями региона происхождения и степенью автоматизации производства пиломатериалов.

Традиционные строительные школы североамериканского и скандинавского регионов

Классические методы возведения предполагают сборку силовых элементов непосредственно на строительной площадке из подготовленных пиломатериалов. Исторически сложились две доминирующие конструктивные схемы, различающиеся подходом к распределению нагрузок от перекрытий и стропильной системы на вертикальные стойки стен.

Канадская платформа с поэтажной сборкой рам

Данный метод возведения основывается на последовательном формировании горизонтальных перекрытий, каждое из которых становится рабочей плоскостью для сборки стен следующего уровня. Сначала на фундаменте монтируется жесткое нижнее перекрытие, зашиваемое листовым материалом, и уже на этом ровном деревянном полу строители горизонтально раскладывают, размечают и сбивают рамы будущих стен. Собранную конструкцию поднимают в вертикальное положение, временно фиксируют укосинами и прибивают к полу.

Главными отличительными узлами канадской системы являются двойная верхняя обвязка из сбитых досок, которая перераспределяет точечные нагрузки от балок, и мощные сдвоенные стойки вокруг оконных и дверных проемов. Такая схема обеспечивает колоссальный запас прочности, но требует обязательной внешней обшивки жесткими плитами OSB-3 для обеспечения пространственной устойчивости здания. Для реализации таких сложных и ответственных узлов строительная компания «Домовёнок» использует исключительно сухой строганый пиломатериал собственного отбора, прошедший строгую калибровку и сортировку, что гарантирует абсолютную стабильность геометрии и полное отсутствие усадочных деформаций.

Скандинавская система с врезным ригелем

Финская строительная школа разработана в условиях дефицита энергоресурсов и направлена на максимальное сохранение тепла внутри здания путем устранения любых сдвоенных деревянных элементов. Вместо сложной системы хидеров и двойных обвязок финская технология использует одинарную верхнюю обвязку, в которую по всему периметру стен сверху врезается один мощный деревянный ригель, установленный на ребро, а для обеспечения пространственной жесткости вместо плит OSB-3 обязательным элементом силового каркаса являются диагональные укосины, в компании «Домовёнок» используются усиленные укосины из строганной доски камерной сушки 45х140 мм.

Сквозной ригель принимает на себя все нагрузки от стропил и перекрытий, распределяя их равномерно по всем вертикальным стойкам. Благодаря этому решению оконные и дверные проемы монтируются на простых одинарных стойках без риска деформации. Скандинавский подход позволяет минимизировать количество древесины в стене, существенно снижая общую площадь мостиков холода и делая дом значительно теплее канадских аналогов при той же толщине утеплителя.

Таблица: сравнение конструктивных особенностей канадской и скандинавской каркасных систем

Специфика альтернативных каркасных технологий

Помимо классических деревянных систем, в строительной практике применяются технологии, базирующиеся на использовании альтернативных материалов и конструктивных схем. Среди них выделяются легкие стальные тонкостенные конструкции и фахверковые системы.

Технология ЛСТК предполагает использование оцинкованных металлических профилей высокой точности. Такой силовой каркас не подвержен биологическому разложению, усадке или деформации под влиянием влажности, однако требует тщательного теплотехнического расчета для предотвращения образования системных мостиков холода. В свою очередь, современный фахверк опирается на мощный несущий каркас из клееного бруса большого сечения, который остается видимым элементом интерьера и фасада, допуская масштабное панорамное остекление большой площади.

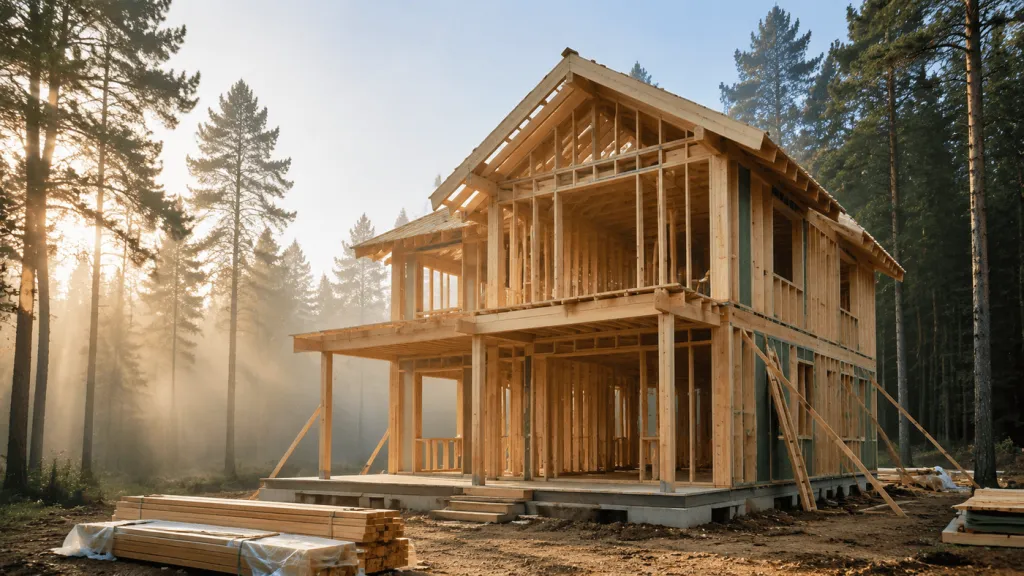

Поэтапный процесс возведения силовых конструкций

Строительство деревянного дома — это строго регламентированный технологический процесс, где надежность каждого последующего элемента зависит от точности монтажа предыдущего. Любое отклонение от уровня на начальном этапе приведет к геометрическому перекосу всей конструкции в финале.

Нулевой цикл и устройство фундаментного основания

Строительство начинается с тщательной подготовки земельного участка и проведения точной геодезической разметки. С пятна застройки полностью удаляется плодородный слой почвы, так как он содержит органические остатки, способные спровоцировать появление сырости под домом. С помощью колышков и нерастяжимого строительного шнура размечаются оси будущего здания. На этом этапе критически важно измерить диагонали получившегося прямоугольника. Они должны быть идеально равны, а допустимая погрешность не может превышать 5-10 миллиметров.

Самые популярные виды оснований для каркасных домов — это забивные железобетонные (ЖБ) и винтовые сваи. На практике мы в основном используем надежные ЖБ сваи. Для точного определения необходимой длины и сечения опор обязательно проводится предварительное изучение грунта на участке. Альтернативой свайному основанию могут служить монолитные фундаменты, однако важно учитывать, что их возведение обходится существенно дороже.

Последовательность монтажа железобетонного основания включает следующие шаги:

• Разметка свайного поля с фиксацией ориентиров по углам периметра и в точках пересечения несущих стен.
• Погружение опор путем забивки железобетонных свай специализированной копровой мини-установкой на расчетную глубину.
• Нивелирование по уровню с помощью лазерной разметки единой горизонтальной плоскости и срезки излишков свай (распушения) при необходимости.
• Монтаж металлических оголовков на торцы ЖБ свай для создания ровной площадки под деревянную обвязку.

На подготовленные оголовки укладывается отсечная гидроизоляция, состоящая из нескольких слоев рулонного битумного материала на мастике. Это надежный барьер, предотвращающий капиллярный подсос влаги к деревянному лежню. Нижняя обвязка монтируется из бруса сечением 190х140 или 140х140 миллиметров или пакета сухих досок, сбитых на ребро. Соединение брусьев в углах и местах стыковки выполняется методом врубки «в полдерева» и жестко фиксируется мощными глухарями или сантехническими шпильками.

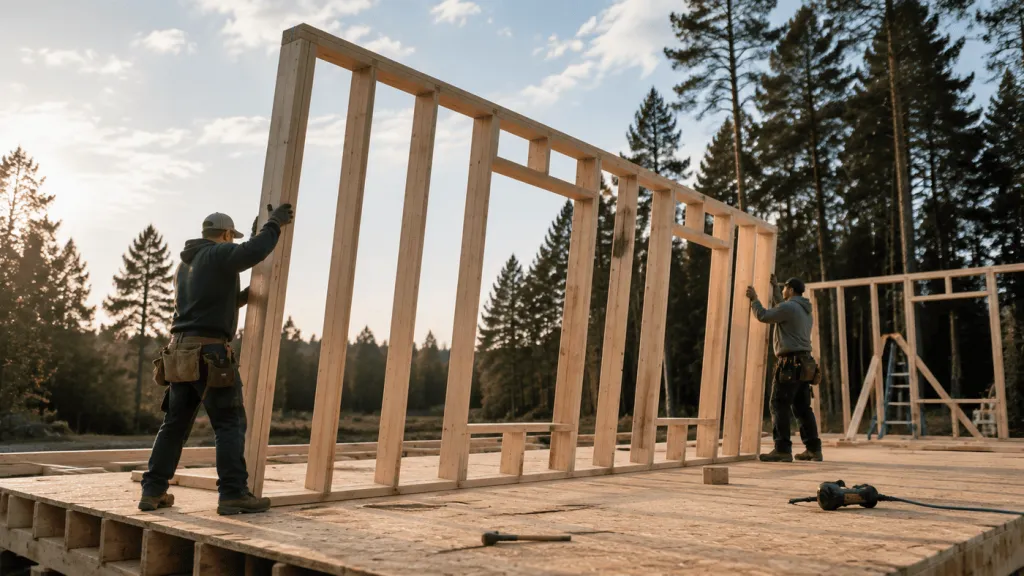

Формирование перекрытий и сборка стенового каркаса

На готовую нижнюю обвязку устанавливаются лаги пола первого этажа. Для этого применяются исключительно строганые пиломатериалы сечением 45х140 или 45х190 миллиметров, которые монтируются на ребро с точным шагом 590 миллиметров. Этот размер выбирается не случайно: он позволяет плотно укладывать плиты утеплителя шириной 610 миллиметров «враспор», исключая появление зазоров и щелей.

Снизу к обвязке прибивается черепной брусок, на который укладывается черновой настил из дюймовой доски. Поверх лаг сразу монтируется нижняя обвязка стеновых карт из строганой доски аналогичного сечения. Затем устанавливаются сами щиты и собирается силовой каркас дома. Готовую стену поднимают в вертикальное положение силами нескольких рабочих, выравнивают по лазерному нивелиру или строительному отвесу и фиксируют временными диагональными укосинами. Стойки сбиваются с верхней и нижней доской обвязки строительными гвоздями длиной 90 миллиметров.

В проемах окон и дверей монтируется сплошной несущий ригель по всему периметру, который надежно усиливает конструкцию и равномерно распределяет нагрузку от кровли и перекрытий. После подъема всех стен монтируется вторая верхняя обвязка, перекрывающая стыки нижних рам на величину не менее 30 сантиметров.

К обустройству полов мы возвращаемся только после того, как дом заведен под крышу. В сухих условиях поверх чернового настила расстилается ветрозащитная мембрана, монтируется утеплитель, пароизоляция и собирается сплошной настил из плит OSB-3 толщиной от 18 миллиметров. Плиты укладываются со смещением швов по принципу кирпичной кладки (вразбежку), при этом между листами обязательно оставляют температурный зазор в 2-3 миллиметра для компенсации сезонного расширения древесины под влиянием влажности. Высококлассное возведение и надежную сборку таких силовых конструкций по всей России осуществляет строительная компания «Домовёнок», реализующая комплексные строительные работы строго по ГОСТам и СНиПам.

Монтаж стропильной системы и подготовка под кровельное покрытие

После возведения каркаса стен и потолочных перекрытий начинается монтаж несущих конструкций крыши. Ее форма и высота зависят от конкретного проекта, но неизменным остается качество сборки: стропильная система выполняется из обработанной антисептиком строганой доски камерной сушки. Элементы устанавливаются с нормативным шагом 590 миллиметров, что гарантирует высокую несущую способность кровли.

Для защиты внутренних элементов дома от влаги поверх стропил раскатывается плотная диффузионная мембрана. Она надежно фиксируется контррейкой, которая формирует обязательный вентиляционный зазор. Затем монтируется обрешетка из строганой доски толщиной 25 миллиметров. Шаг крепления обрешетки (250–350 мм) строго выверяется под укладку металлочерепицы, которая выступает в качестве основного и долговечного финишного покрытия.

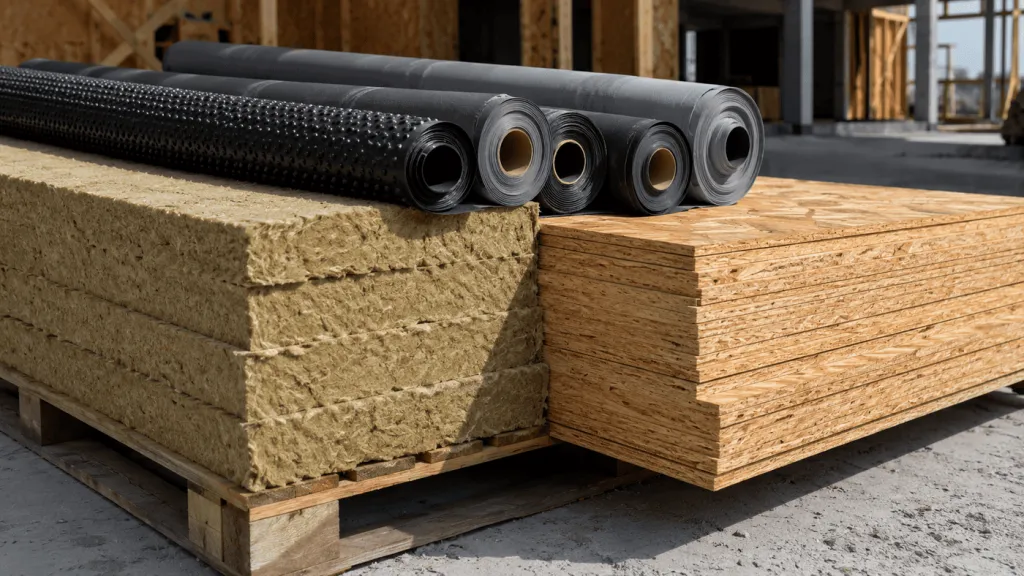

Эффективные материалы для теплоизоляции и обшивки

Грамотный подбор строительных материалов определяет итоговую энергоэффективность деревянного здания и стабильность его микроклимата. Правильный расчет толщины утеплителя и использование сертифицированных защитных покрытий позволяют создать надежный барьер против любых климатических воздействий.

Физико-технические свойства современных теплоизоляционных материалов

Основу теплоизоляционного слоя составляют плиты минеральной ваты высокой плотности. Этот современный материал обладает отличными теплосберегающими характеристиками, надежно фиксируется в ячейках каркаса и не дает усадки в процессе эксплуатации дома. Оптимальная плотность минераловатных плит для укладки в вертикальные стены составляет от 20 килограммов на кубический метр. Такая плотность гарантирует упругость материала: плиты надежно удерживаются враспор между стойками и не дают усадку в течение всего заявленного срока эксплуатации, который составляет не менее 25-30 лет. Более дешевая стекловата низкой плотности (до 19 килограммов на кубический метр) категорически не подходит для стен, так как под собственной силой тяжести она неизбежно сползет вниз, образовав пустые полости в верхней части здания.

Для регионов с экстремально низкими зимними температурами эффективной альтернативой является целлюлозная эковата, состоящая из переработанной бумаги, обработанной природными антипиренами и антисептиками. Нанесение эковаты производится специальным выдувным оборудованием, что позволяет полностью заполнить любые скрытые полости, щели и неровности деревянного контура, создавая абсолютно бесшовный теплоизоляционный барьер. Коэффициент теплопроводности качественных минераловатных плит варьируется в диапазоне от 0,032 до 0,034 Вт/м·К, что в двадцать раз превосходит аналогичные показатели классической полнотелой кирпичной кладки. Это позволяет существенно снизить толщину наружных стен каркасного здания при сохранении высочайших параметров энергоэффективности.

Защитные пленки и мембраны в системе влагозащиты здания

Мембранная гидроизоляция и пароизоляция работают в жесткой связке, регулируя миграцию паров воды сквозь стеновой пирог. Изнутри помещения монтируется специализированная пароизоляционная пленка, представляющая собой плотный полиэтилен из первичного сырья толщиной не менее 150 микрон или многослойная мембрана с рефлексным фольгированным слоем, отражающим тепловое излучение назад в комнаты. Этот слой должен полностью заблокировать доступ водяного пара к утеплителю. Все стыки полотен в обязательном порядке проклеиваются специализированными акриловыми лентами.

С внешней стороны утеплитель закрывается супердиффузионной ветрозащитной мембраной. Этот высокотехнологичный материал обладает односторонней проводимостью. Технические показатели качества ветрозащиты определяются ее плотностью и способностью сопротивляться напору воды. Показатель паропроницаемости качественной супердиффузионной мембраны должен составлять не менее 1000 граммов воды на квадратный метр площади за сутки, а водоупорность — не менее 1000 миллиметров водяного столба. Ошибка в пространственной ориентации мембраны при монтаже заблокирует выход влаги, что приведет к намоканию утеплителя.

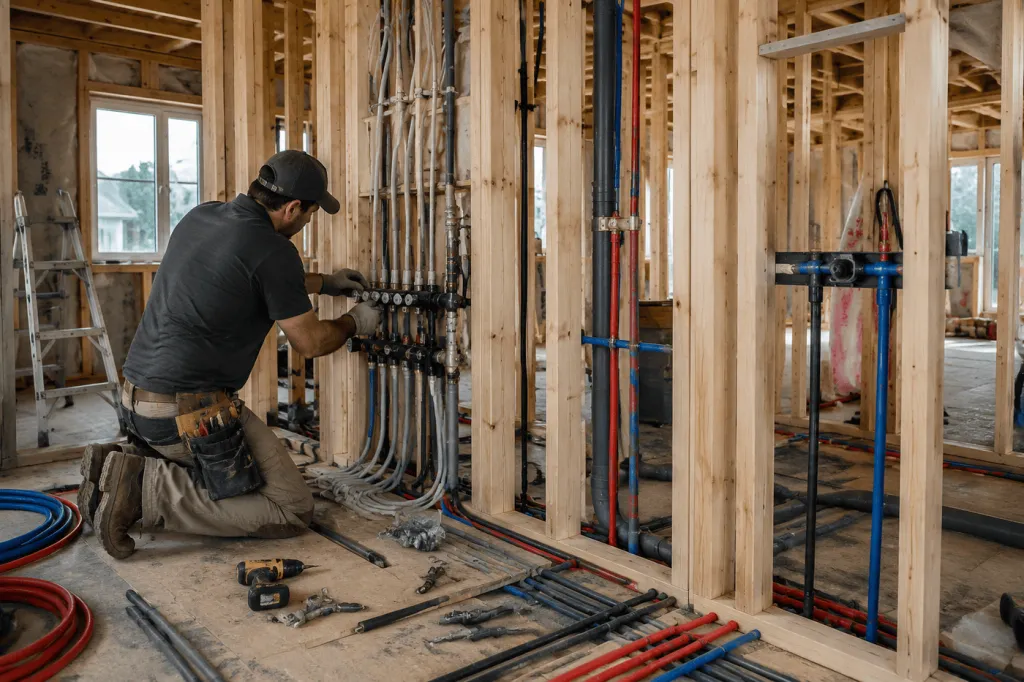

Особенности скрытого монтажа инженерных коммуникаций

Герметичность современного деревянного дома и широкое использование древесины диктуют особые, повышенные требования к прокладке инженерных коммуникаций. Все трассы жизнеобеспечения прокладываются внутри стеновых пустот и межэтажных перекрытий, что требует детального расчета пожаробезопасности и исключения любых скрытых протечек влаги.

Пожаробезопасность скрытых электрических сетей в деревянных стенах

Скрытая электропроводка в деревянных несущих конструкциях является зоной повышенного риска, поскольку дерево относится к категории горючих строительных материалов. Монтаж электрических сетей регламентируется требованиями двух основных нормативных документов: жесткого ПУЭ (Правила устройства электроустановок) и более либерального СП 31-105-2002. С точки зрения ПУЭ, скрытая проводка в деревянных стенах должна прокладываться исключительно в толстостенных металлических трубах или стальных коробах, обладающих локализационной способностью. Скандинавские стандарты допускают прокладку кабелей непосредственно через отверстия в стойках, но при жестком соблюдении дополнительных мер безопасности.

Для минимизации рисков возгорания скрытой сети используются следующие решения:

• Марка кабеля — применение исключительно медных проводников с тройной негорючей изоляцией с низким дымовыделением (ВВГ-нг-LS или NYM)
• Защитная автоматика — обязательная установка устройств защитного отключения (УЗО) с током утечки не более 30 мА для розеточных групп и 10 мА для мокрых зон
• Металлические подрозетники — монтаж розеток в стальные герметичные стаканы, изолирующие искру от контакта с утеплителем или деревом
• Заземление — организация надежного независимого контура заземления с медным проводником сечением не менее 6 квадратных миллиметров

Кабели укладываются с запасом по длине, исключающим натяжение при температурных деформациях деревянного каркаса. Использование пластиковой гофры внутри стоек категорически запрещено большинством пожарных нормативов, так как при коротком замыкании она моментально плавится, позволяя открытому пламени контактировать с деревянными деталями.

Системы вентиляции и скрытая прокладка водоснабжения

Поскольку дом благодаря непрерывному пароизоляционному контуру работает как термос, в нем полностью отсутствует естественный воздухообмен через стены. Жизнь в таком здании при закрытых окнах без принудительной вентиляции быстро приведет к росту концентрации углекислого газа, застою воздуха и резкому повышению относительной влажности. Это провоцирует выпадение конденсата на окнах и углах комнат. Решением является проектирование и монтаж принудительной приточно-вытяжной вентиляции. Наиболее эффективным вариантом считается система с рекуперацией тепла, при которой выходящий теплый воздух нагревает входящий холодный с улицы поток через теплообменник, что позволяет сохранять до 80-90% тепловой энергии здания и снижает нагрузку на систему отопления.

Скрытая прокладка труб водоснабжения и отопления в стенах также требует соблюдения специфических правил строительной физики. Все трубы из сшитого полиэтилена или металлопластика перед укладкой в полости стен помещаются в гофрированные рукава из вспененного полиэтилена. Эта мера выполняет сразу две важнейшие функции: компенсирует температурное расширение труб при подаче горячей воды и предотвращает образование холодного конденсата на наружной поверхности трубопровода. Без качественной теплоизоляции холодный водопровод будет постоянно мокнуть внутри стены, увлажняя минеральную вату и вызывая скрытое гниение стоек каркаса. Все соединения труб внутри стен должны быть выполнены методом неразъемной пресс-напрессовки, а резьбовые фитинги, требующие периодической подтяжки, размещаются исключительно в открытых смотровых коллекторных шкафах.

Особенности интеграции сетей относительно пароизоляционного барьера

При проектировании и монтаже инженерных систем крайне важно сохранить целостность пароизоляционного барьера. Любое сквозное технологическое отверстие снижает герметичность контура и открывает доступ влажному воздуху в толщу деревянных стен.

Для безопасного монтажа электропроводки и труб применяются следующие технологические приемы:

• Формирование дополнительной внутренней обрешетки (технического зазора) поверх пароизоляционной мембраны, в границах которой прокладываются все кабели и распределительные коробки без прокола основного контура.
• Принудительное использование специализированных герметичных кабельных проходок и уплотнительных манжет из эластичного EPDM-каучука в точках неизбежного пересечения мембраны.
• Герметизация стыков подрозетников с пароизоляционной пленкой с помощью долговечных бутилкаучуковых клеевых составов.

Такой подход минимизирует риски локального увлажнения утеплителя и исключает возникновение сквозняков, продлевая эксплуатационный ресурс ограждающих конструкций здания.

Каркасная технология полностью оправдывает статус одного из самых эффективных и экономически сбалансированных методов современного домостроения. Долговечность, энергоэффективность и комфорт будущего жилья напрямую зависят от бескомпромиссного выбора качественных материалов сухой камерной сушки и строгого соблюдения физических законов герметичности защитных контуров. Внимательное отношение к строительным процессам и грамотное проектирование инженерных сетей гарантируют надежную эксплуатацию каркасного здания на протяжении многих десятилетий. Качественные каркасные дома под ключ возводятся с соблюдением всех теплотехнических требований, предоставляя жильцам максимальный уют и долговечность. Строительная компания «Домовёнок» предлагает профессиональные решения, включая проработку индивидуальных проектов, фиксированную в договоре стоимость и комплексное сопровождение всех этапов загородного строительства.
